软件介绍

旋风CAD编辑器是一款功能强大、体积轻量且专业实用的CAD图纸编辑软件，该软件内置丰富齐全的CAD编辑工具，可进行CAD快速编辑，支持CAD浏览查看功能，可以添加本地CAD文件和进行CAD文件创建制作，然后对CAD文件进行2D、3D模式CAD文件浏览，同时该软件还支持CAD文件测量、快速标注、文件打印等功能，可让用户进行高效便捷且专业的CADCAD图纸编辑和打印；旋风CAD编辑器支持DWG、DXF等常见CAD格式一键添加，同时该软件还支持CAD文件文字查找、图纸放大、CAD图纸各项参数自定义等操作，是一款非常方便实用的CAD图纸编辑软件。

软件功能

CAD图纸设计

2d、3d图纸浏览

实体填充

图层

将图像转换为OLE对象

黑色索引颜色

文字识别

自动修正DWG/DXF文件中的数据

自动加载红线

切换模式时警告

软件特色

操作简单效率更高

一键切换编辑模式与查看模式，多格式支持

功能丰富且实用

除了浏览编辑之外，还可以打印，转换，标注，测量等常见CAD功能

便捷的操作工具

结构面板显示选定对象的信息，包括其整体尺寸、体积、面积等

属性面板显示三维模型中选定对象的属性

距离、边和面积测量工具允许测量两点之间的距离、两个平行表面之间的高度、半径以及表面积

使用方法

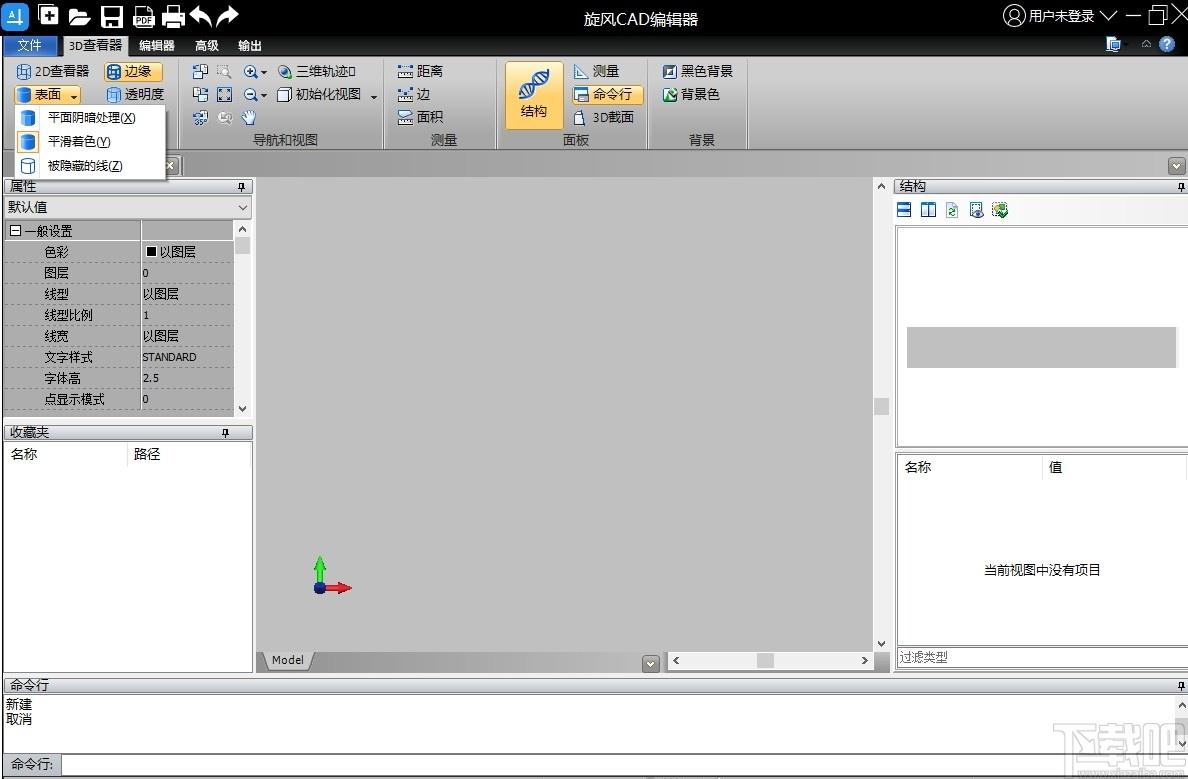

1、完成软件安装双击软件即可启动软件进入软件操作界面

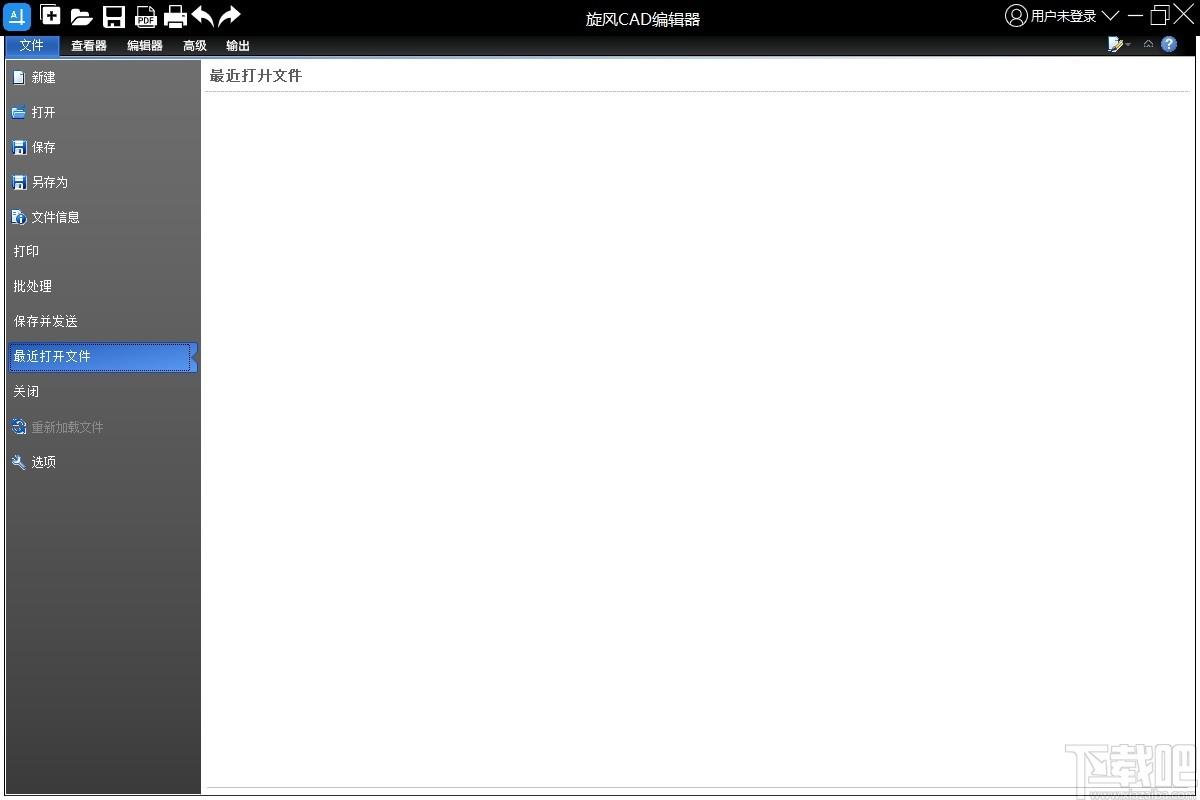

2、点击软件左上角的文件按钮进入文件新建、打开、保存、打印等功能操作界面

3、点击三维看图可以进行CAD图纸3d图纸浏览

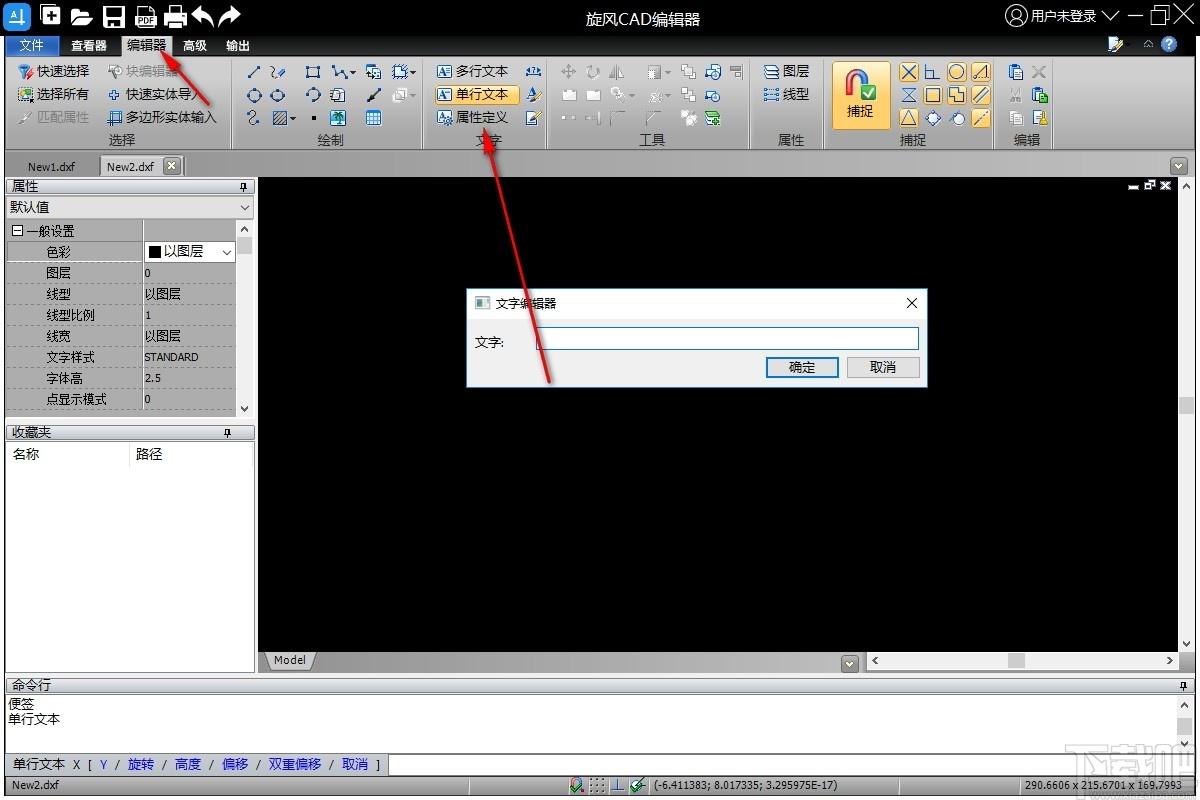

4、点击编辑器按钮可以对CAD图纸进行编辑设计

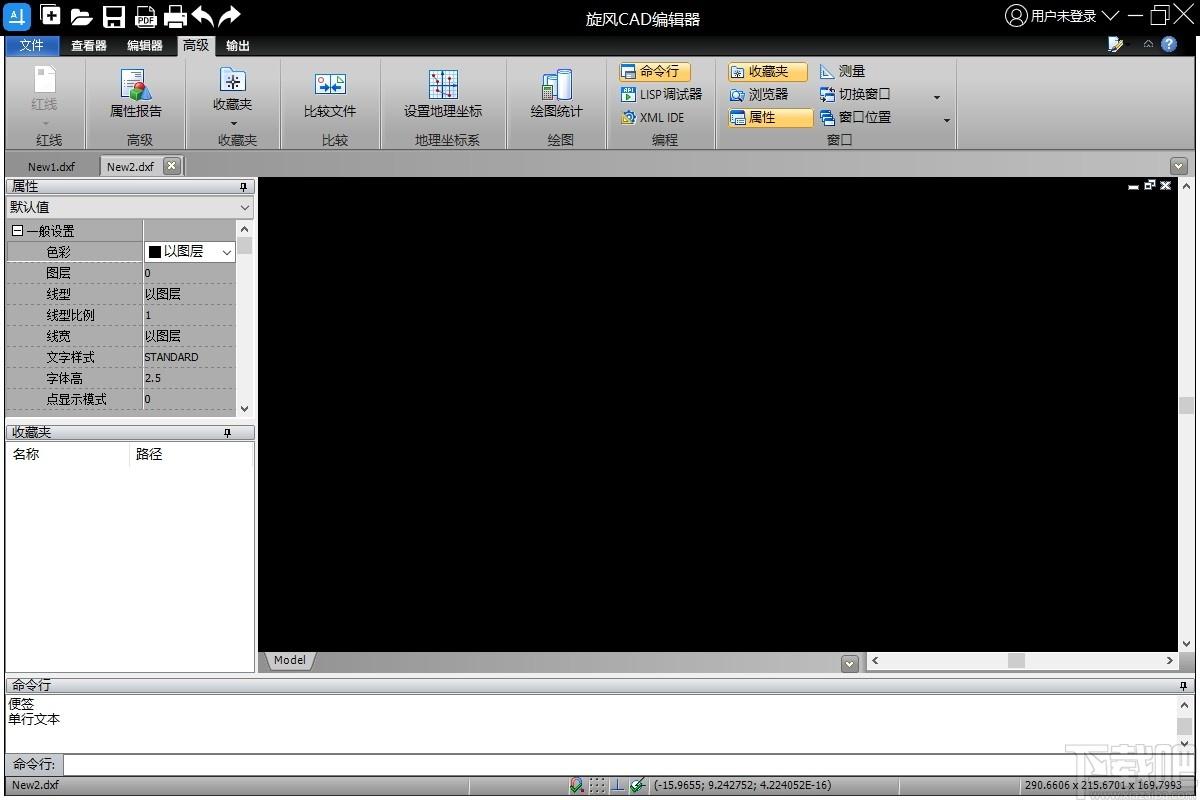

5、点击高级按钮可以对图纸进行数学报告、绘图统计、属性设置等操作

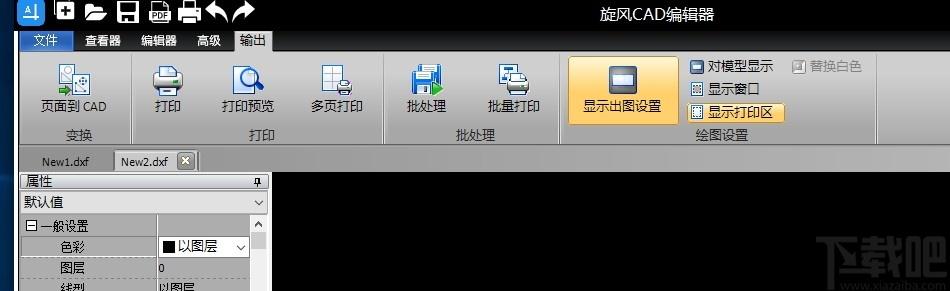

6、点击输出按钮可以对图纸进行输出设置、打印、打印预览、出图设置等操作

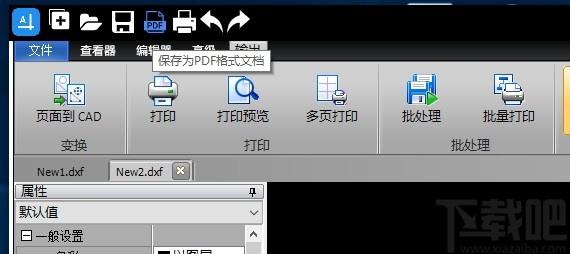

7、点击保存为PDF格式文档按钮可以将CAD图纸保存为PDF文件

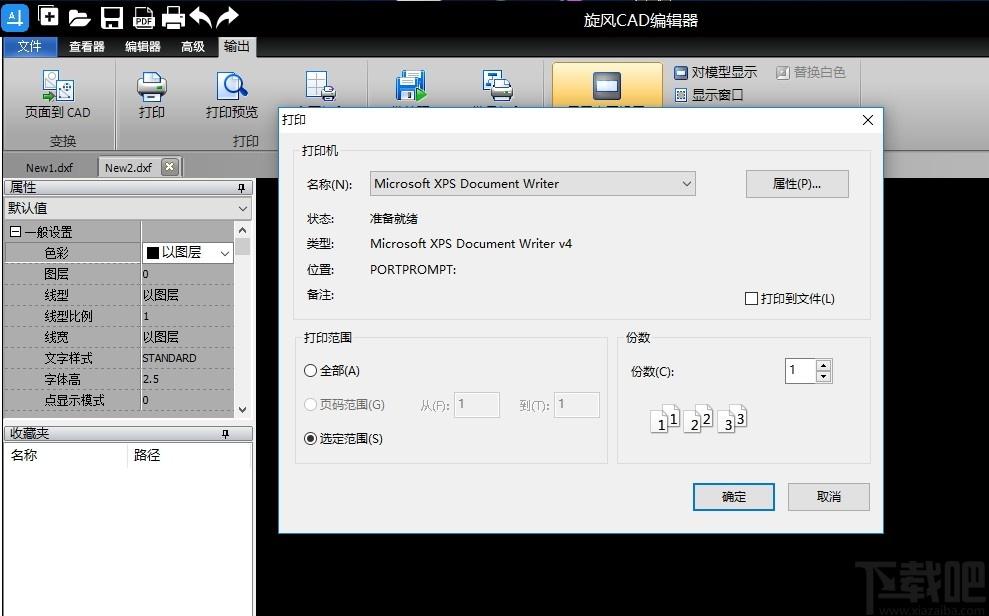

8、点击打印按钮弹出打印弹框，该弹框可以设置打印设备和文件打印范围

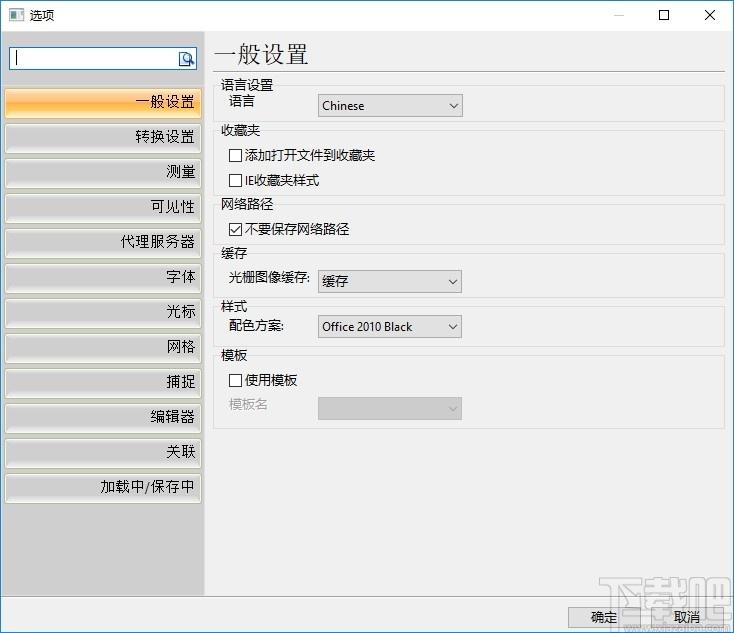

9、点击设置按钮弹出软件设置弹框，该弹框可以进行软件功能设置

官方教程

旋风CAD编辑器的用户能够测量两点之间的距离、面积和周长，并且能够快速直观地设置测量的比例因子。测量结果显示在“测量”面板中，并在命令行历史记录中复制。更多关于测量工具见于测量章节。

它是如何工作的？

例如，在测量图纸中缺失的尺寸时需要考虑图纸中的比例尺。为此，使用“设置大小”功能很方便。要计算绘图比例，首先应测量如图所示的已知距离:

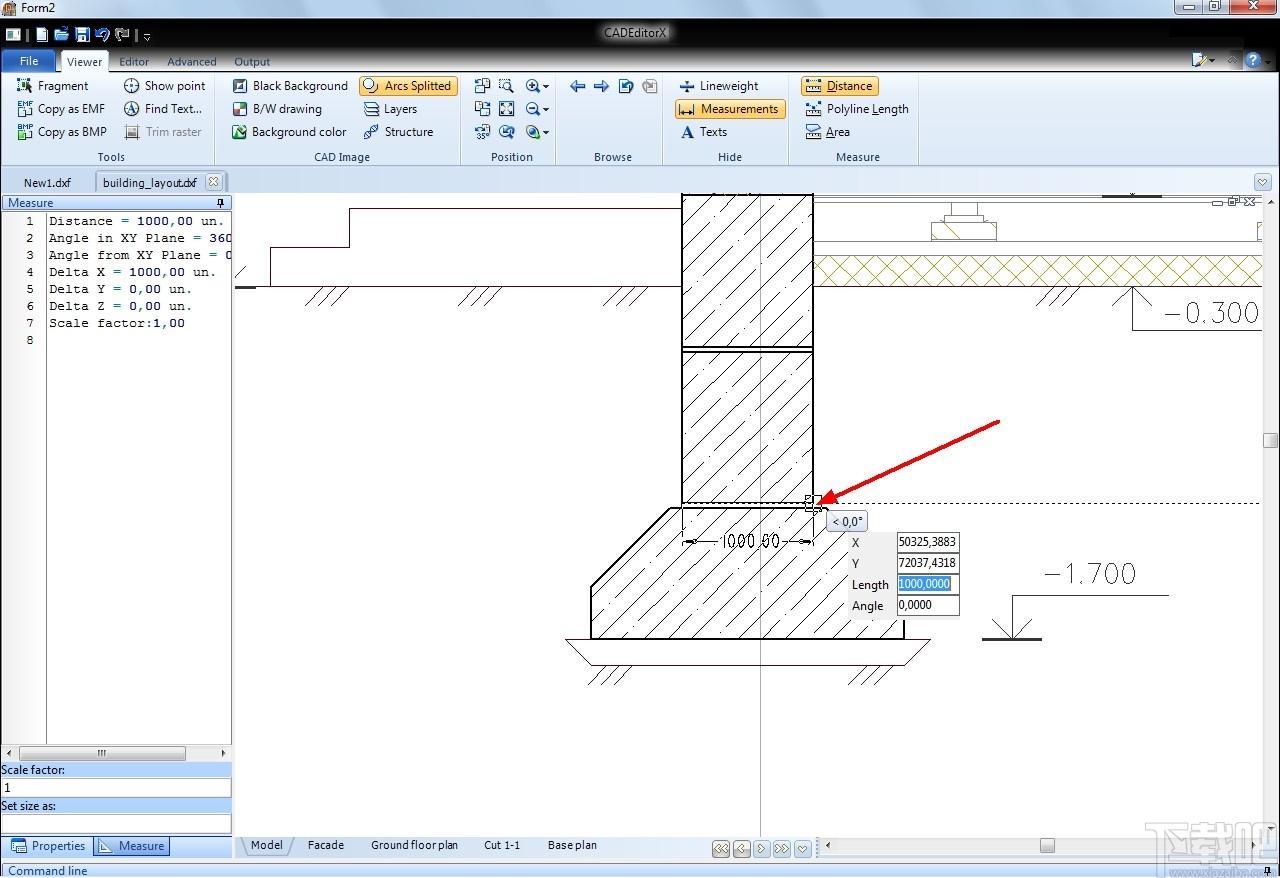

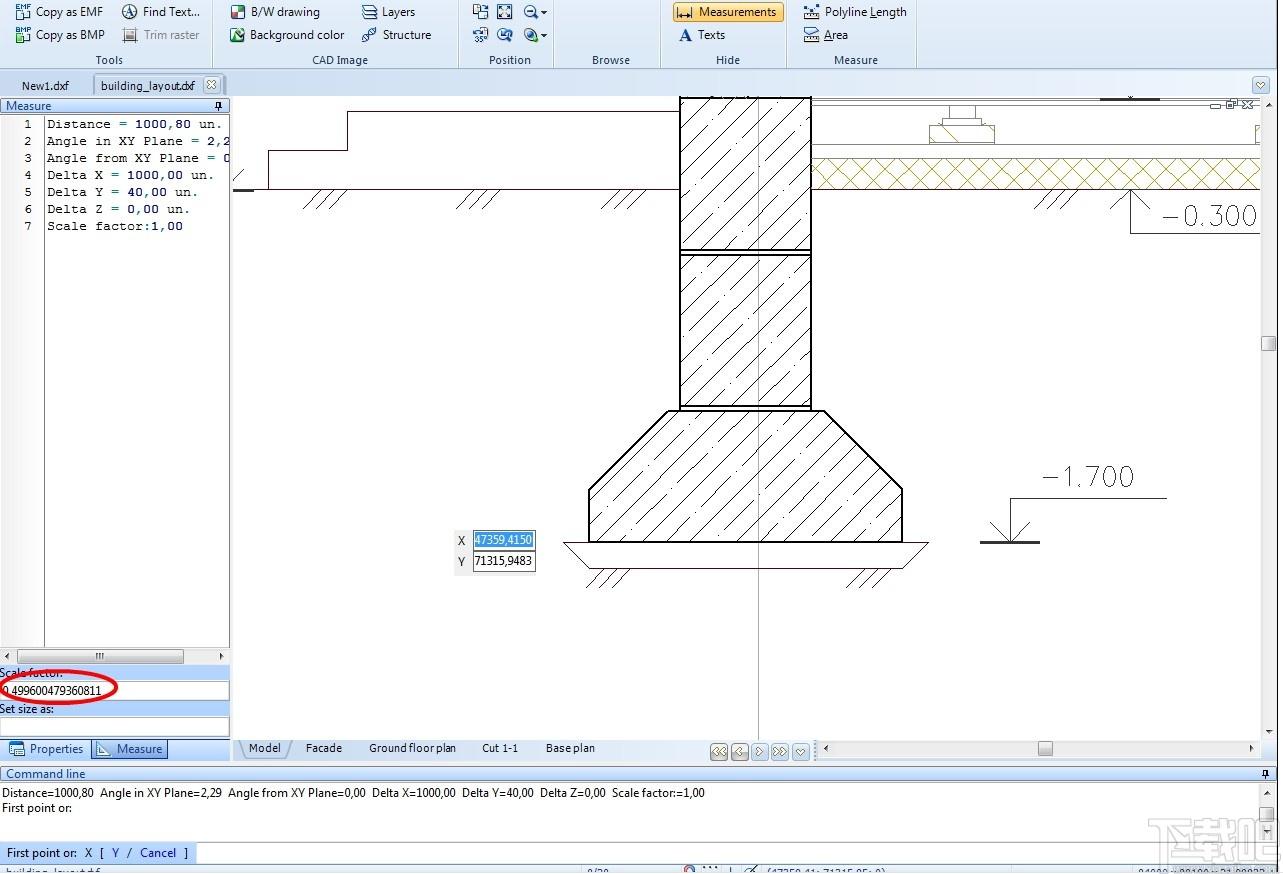

图像4。测量已知距离计算比例尺

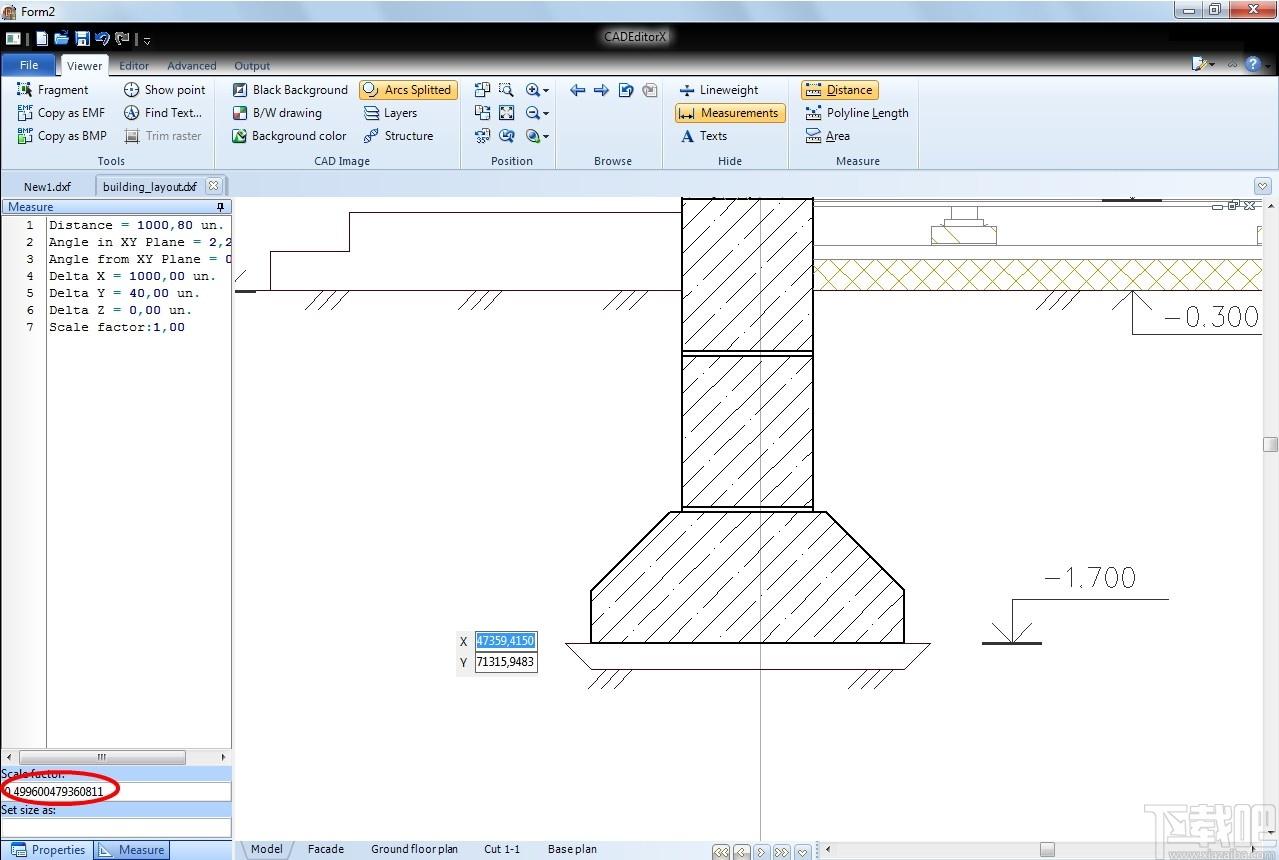

然后在“测量”面板中，有必要在“设置大小为”字段中输入实际值“500”，并按回车键。比例因子值将被重新计算，并在进一步的测量中参照该比例尺。

图像5。输入实际值以计算比例因子

对基础进行测量。

图像6。借助计算的比例因子测量图纸

旋风CAD编辑器

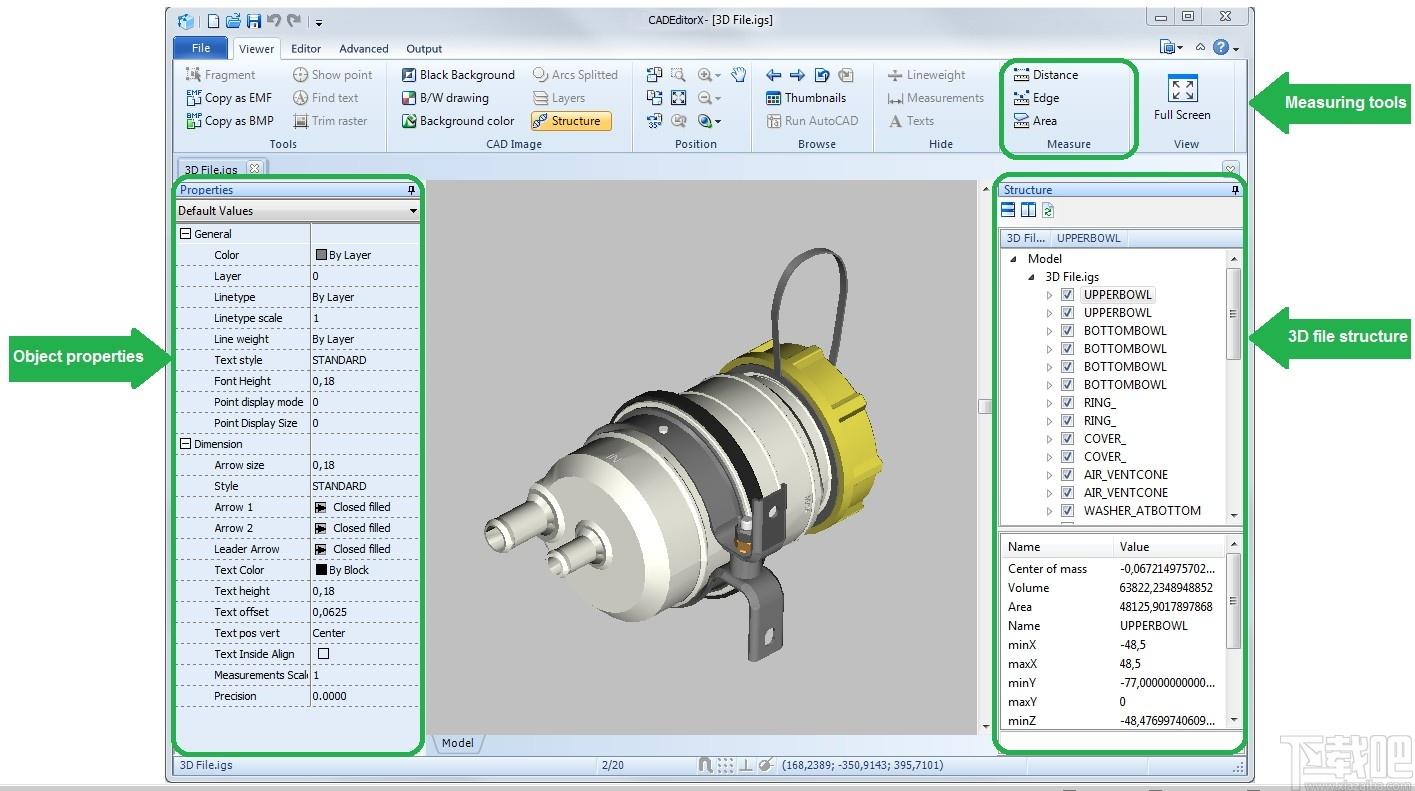

旋风CAD编辑器不仅允许您查看3D文件并将其转换为其他文件格式，还允许您获取关于3D模型零件的信息，测量模型零件的体积、距离和尺寸。您可以使用以下工具:

结构面板显示选定对象的信息，包括其整体尺寸、体积、面积等。

属性面板显示三维模型中选定对象的属性。

距离、边和面积测量工具允许测量两点之间的距离、两个平行表面之间的高度、半径以及表面积。

所选对象的详情显示在结构和属性面板中。要获取更多详细信息，您可以使用位于“测量”组的“查看器”选项卡中的测量工具。

如何获得3D模型的整体尺寸？

如何获得模型部分的体积？

如何测量STEP和IGES文件的长度？

如何在STEP和IGES文件中测量半径？

如何测量高度？

如何测量面积？

如何获得3D模型的整体尺寸？

在STEP和IGES文件中，3D模型的对象可以分组。旋风CAD编辑器显示模型零件的面(表面)和包含它的组的整体尺寸。要获取3D模型零件的尺寸，请执行以下操作:

1.运行旋风CAD编辑器并打开一个IGES或STEP文件。

2.如果未显示结构面板，请在查看器选项卡上选择结构命令。

3.用鼠标左键单击要获取的模型零件整体尺寸。例如，你需要知道螺栓的尺寸。用鼠标左键单击其可见部分:

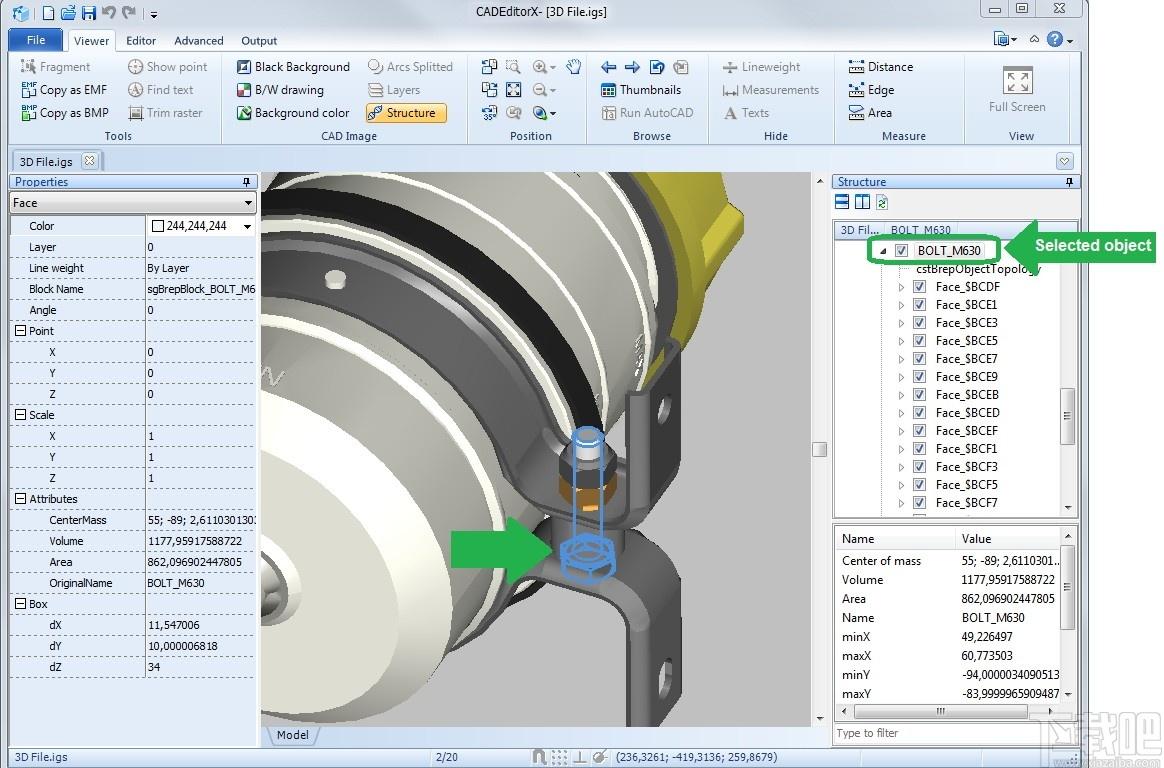

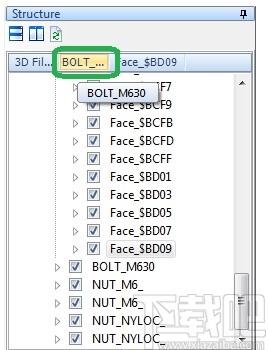

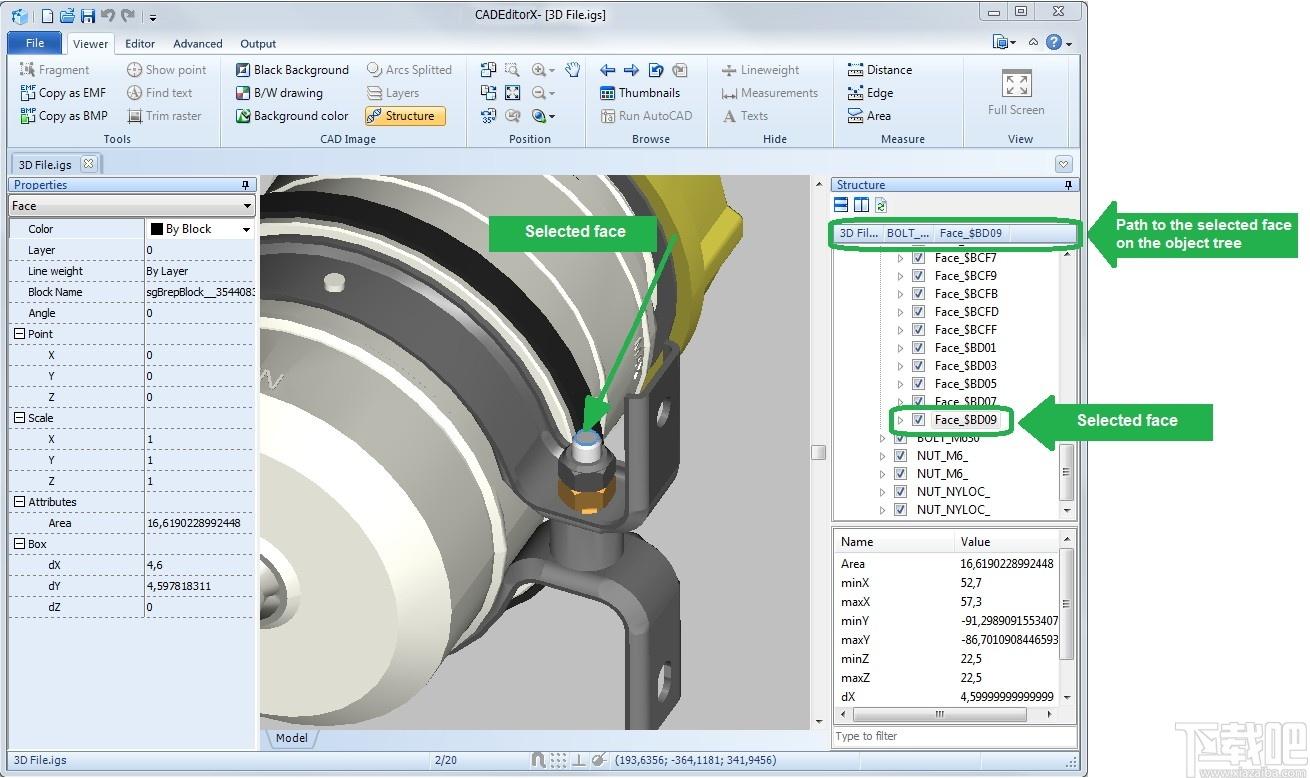

4.在结构面板中可以看到，选择的不是整个模型零件，而是名为Face_BD09的螺栓面。要选择螺栓结构中包含的所有元素，请在结构面板中选择该面的父元素。使用对象树上方显示的对象的完整路径很方便。在给定的示例中，显示路径中父对象的名称如下:BOLT_...。当您用鼠标左键单击它时，包含在该组中的对象将在图形中高亮显示。

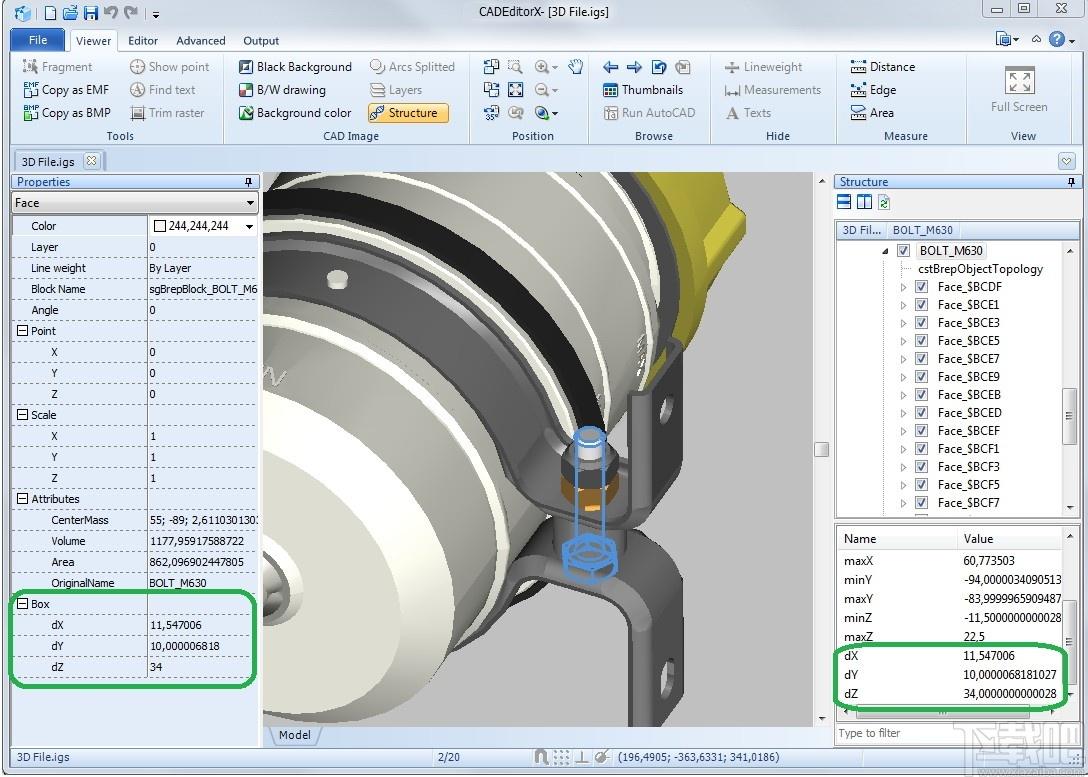

5.选定模型零件的尺寸显示在属性面板中Box分区。您也可以在结构面板的底部查看它们:

如何获得模型部分的体积？

要获取整个3D模型的体积，请执行以下操作:

1.运行旋风CAD编辑器并打开一个3D模型。

2.在结构面板中，用鼠标左键选择需要知道其体积的元素组。选定的组件在图形中高亮显示。

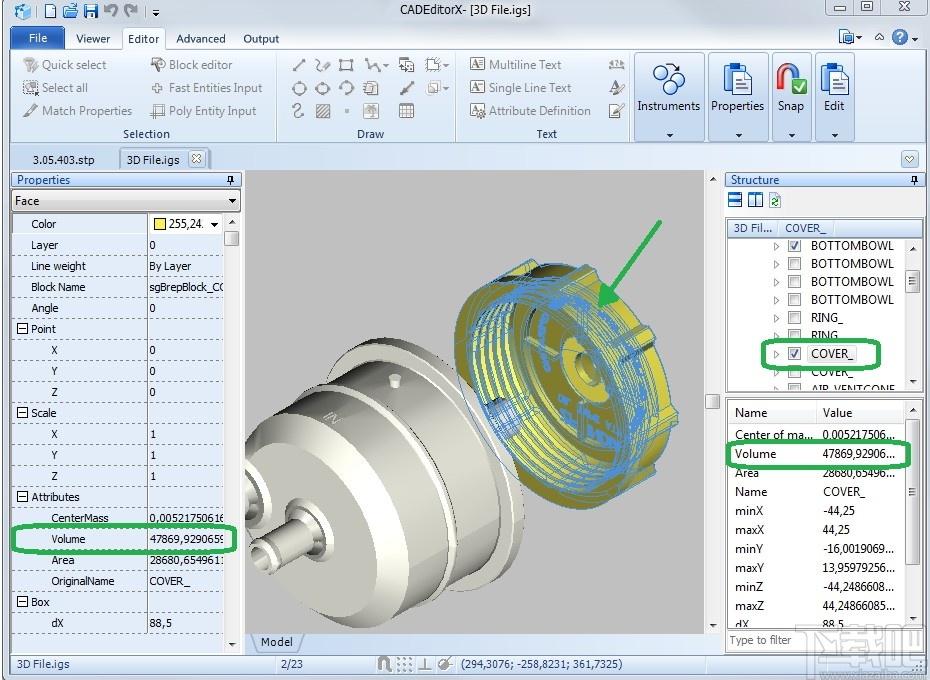

3.在结构面板的底部，将显示选定对象组的属性，如体积、面积、质心等。这些参数也显示在属性面板中。

如何在STEP和IGES文件中测量长度？

使用距离工具测量两点之间的距离。如果你需要知道边的长度，你应该使用边工具。

要获取边长，请执行以下操作:

1.在“查看器选项卡的度量组，选择边工具。之后，浮动测量面板打开。您可以将它移动到程序窗口的任何边框。在边测量模式下，当您用光标指向3D模型的边时，它们会高亮显示。

2.用鼠标左键单击需要测量长度的边。该尺寸将添加到模型和测量面板中:

3.要隐藏尺寸，请在测量面板中取消选中所需的尺寸。

4.要删除尺寸，请用鼠标左键在图纸中选择它，然后按删除，或者在测量面板中选择尺寸，然后在上下文菜单中选择删除命令。

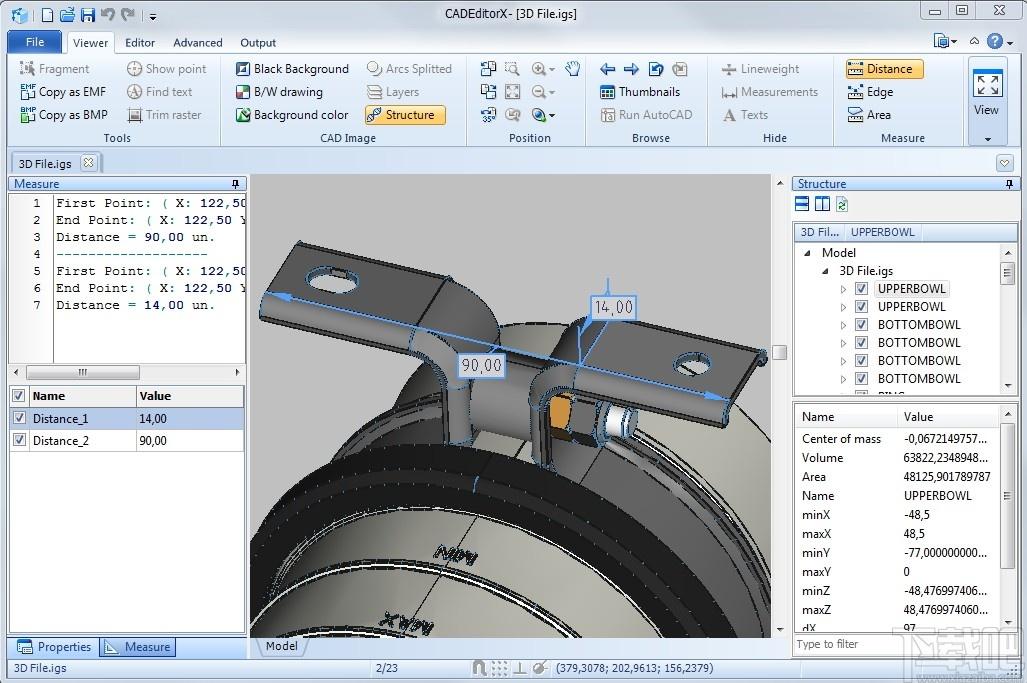

要获取两点之间的距离，请执行以下操作:

1.查看器选项卡上的测量组中，选择距离工具。

2.用鼠标左键选择第一个点。它将被突出显示。

3.用鼠标左键选择第二个点。

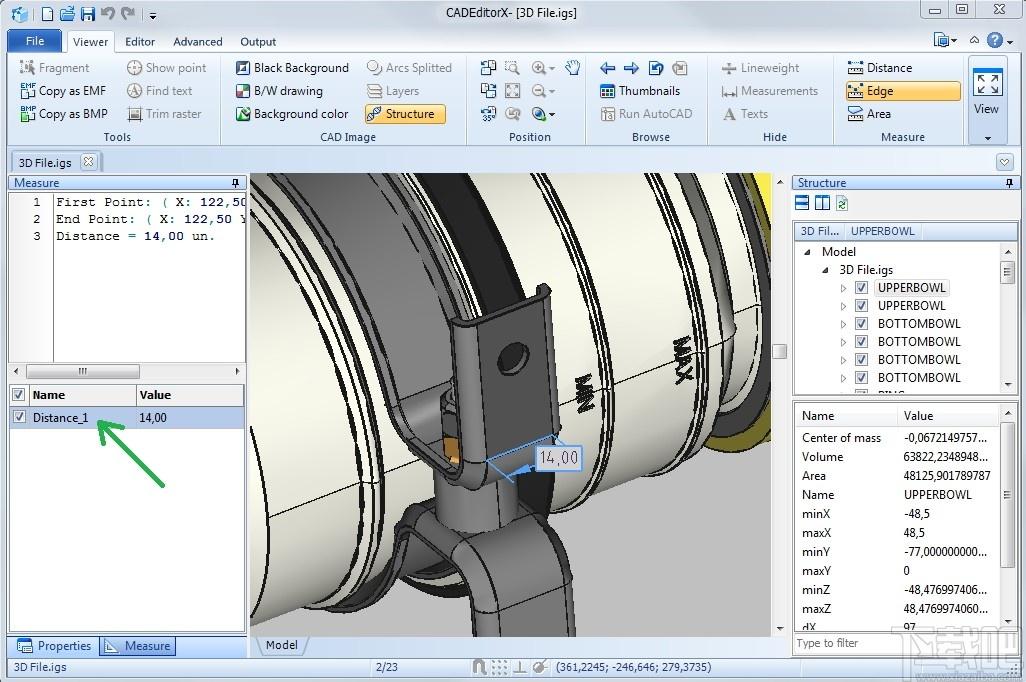

4.因此，尺寸将被添加到图形和测量面板中。

如何在STEP和IGES文件中测量半径？

要测量圆或圆弧的半径，可以使用边工具。

1.查看器选项卡上的测量组中，选择边工具。

2.用鼠标光标指向圆弧并用鼠标左键选择它。

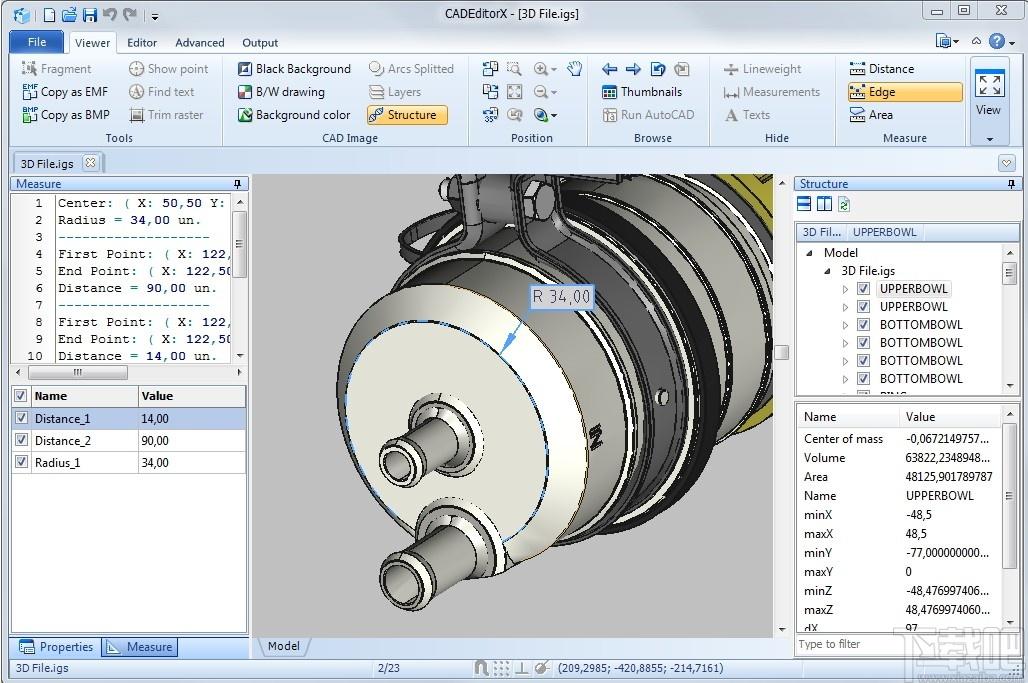

3.半径值将添加到模型和测量面板中。

如何测量高度？

使用距离工具测量两个平行表面之间的高度。

1.查看器选项卡上的测量组中，选择距离命令。

2.用鼠标左键在第一个表面上选择一个点。

3.用鼠标左键在第二个表面上选择一个点。

4.作为测试结果
